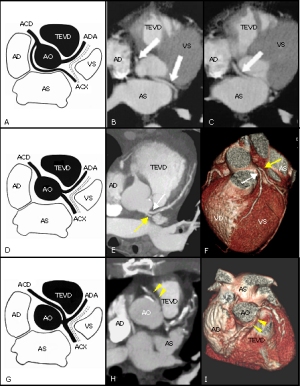

Rappresentazioni schematiche (A, D, G), immagini assiali (B, C), ricostruzioni MPR/MIP (E, H) e VR (F, I) MDCT.
A-C: la ACX origina dal seno aortico destro e presenta decorso retro-aortico (freccie bianche).
D-F: assenza del TPCS con origine separata della ADA (freccia bianca) e della ACX (freccia gialla).
G-I: la ACD origina dal seno aortico di Valsalva sinistro e si porta verso destra con decorso inter-arterioso (teste di freccia gialle).
AD = atrio destro; AS = atrio sinistro; VD = ventricolo destro; VS = ventricolo sinistro; TEVD = tratto di efflusso del ventricolo destro; AO = origine dell'aorta; ACD = arteria coronaria destra; ADA = arteria discendente anteriore; ACX = arteria circonflessa.
